水（地）源热泵工作流程图
夏季制冷工况：V1/V2/V3/V4阀门打开,V5/V6/V7/V8阀门关闭。制冷时,水源为机组的排热源,制冷剂
在蒸发器内吸热蒸发,制冷7摄氏度冷水送至房间,制冷机经压缩机成高温高压的气体后计入冷凝器,由
井水带走热量排至井中。
冬季制冷工况：V1/V2/V3/V4阀门关闭,V5/V6/V7/V8阀门打开。制热时,水源为机组的排热源,制冷剂
在蒸发器内吸热蒸发,井水回灌井中,制冷机经压缩机成高温高压的气体后计入冷凝器,加热循环水,制取
45-50摄氏度的热水。
水（地）源热泵的各种工况
型号指示

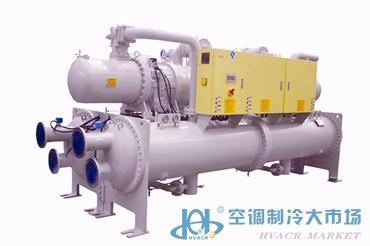

SHF-150SBSLx-3YS：表示由乐金空调（山东）有限公司生产的单压缩机螺杆式低温水（地）源热泵机组,制冷剂为R22,机组名义制冷量为150USRT.
SHF-3100DASMx-3YS-T：表示由乐金空调（山东）有限公司生产的双压缩机螺杆式中温水(地）源热泵机组,设计序号为T,制冷剂为R134a,机组名义制冷量为310USRT。
水（地）源热泵机组的特点
★绿色环保
供热时可代替锅炉房系统,无燃烧过程,避免了排烟污染,供冷时省去了冷却塔,避免了冷却塔噪音及霉菌污染,使环境更加洁净优美。
★安全高效
无燃烧设备,从而不存在爆炸,燃烧的隐患。水源水温一年四季基本恒定,略高于该地区的年平均空气温度,使得热泵无论在制冷或制热工况下均处于高效率点。
★节水节能
以水为载体,吸收或向其释放热量,从而达到供暖或制冷的作用,既不用消耗水资源,也不会对其造成污染。冬季,投入1 KW电能,可得到5KW左右的热能,夏季,投入1KW电能,可得到5KW以上的冷量,能源利用效率为电采暖方式的3-4倍以上。多数机组达到国家节能标准。
★利用范围广泛
可利用地下水,地表水,土壤,生活废水,工业废水,江河湖泊及各种余热排水。
★一机多用
采用热泵技术,在保证夏季制冷冬季制热的同时,还可以提供生活热水。
★新型压缩机
采用新一代螺杆压缩机,拥有的压缩比,减少因压缩比差异产生的能量损失,使机组始终保持在高效COP下工作。
★高效换热管
采用新一代的Turbo-B-IV和Turbo-C- III高效换热管,以及低磷的P1材质,使得换热系数大大提高,双槽形管板孔设计和先进的胀管技术．使结构密封更加可靠,避免相互渗透。
★主辅机自动平衡
主辅机自动平衡运行,使双机头机组压缩机使用均衡,延长了整机的使用寿命。
★满足用户特殊需求
除标准型号机组外,根据用户的需求,可以提供不同工况下运行的机组。
★投资费用低
由于一机多用省去了冷却塔,锅炉及其配套设施,大大降低用户的投资费用。
★产品经过严格测试
每台机组都经过严格检测,各项指标均优于国际标准规定的检测要求才准许出厂。
全自动专用控制器
★控制器可以根据负荷需求,自动调节压缩机的加减载和启停,使机组保持高效低耗运转,并实时监测机组各个控制点的状态,做到智能化控制及安全保护；
★专用的控制器拥有极佳的匹配性；
★可随时根据市场的需要,进行软件的升级。
无人值守,自动安装
LG水（地）源热泵机组具有独特的时间表操作功能,能根据不同时间的不同温度进行机组不同负荷的控制,确保机组的工作状况和环境温度达到的配合,运行无人值守！
躲避运行逻辑
为了保证机组稳定可靠的运行,减少机组故障保护停机次数,LG对机组温度,压力,电流等都以模拟量信号进行采集,因而可为用户提供值限定功能,对机组运行的电流,温度及压力等在故障设定点之前进行必要控制,保证其值稳定在合理范围,避免了故障发生。
远程通讯功能
★板载通讯接口,包括基于KNX(EIB)的过程总线,Modbus RTU(RS485),Ethernet,Modem；
★支持BACnet lP. BACnet MS/TP. LONI\ Modbus\ AWM(Advanced Web Module)及M-Bus协议标准。
★HMI@Web功能,简单方便实现远程监控。
外围设备联控
★外围设备联控功能,对制冷机所使用的外围设备冷却水泵,
冷水泵等进行联动控制；
★当外围相关附属设备发生故障时,通过监控系统时间
了解故障状态,以便迅速做出反应。
机组性能曲线
制冷工况：
曲线1,2,3分别为冷水出水温度 7,5,9℃。
注：
1,地下水名义制冷工况条件下,性能参数为100%；
2．曲线是以水源侧温差取1 1℃时计算的, 如果温差变化应作相应调整,如：水源侧 进水温度为1 5℃,出水温度为23℃,进出水温差为8℃,则应按12℃时对应的工况。
制冷工况：
曲线1,2,3分别为冷水出水温度 45,50,55℃。
注：
1.地下水名义制冷工况条件下,性能参数为100%；
2.2．曲线是以水源侧温差取1 1℃时计算的, 如果温差变化应作相应调整,如：水源侧 进水温度为1 5℃,出水温度为6℃,进出水温差为9℃,则应按14℃时对应的工况。
